视觉检测(在线/离线)

  • 所属分类:富林(打码)视觉检测系统
  • 浏览次数:595次
  • 发布日期:2023/7/14 10:42:48
  • 查看视频 查看视频
  • 概述
富林(打码)视觉检测系统产品性能、功能配置介绍

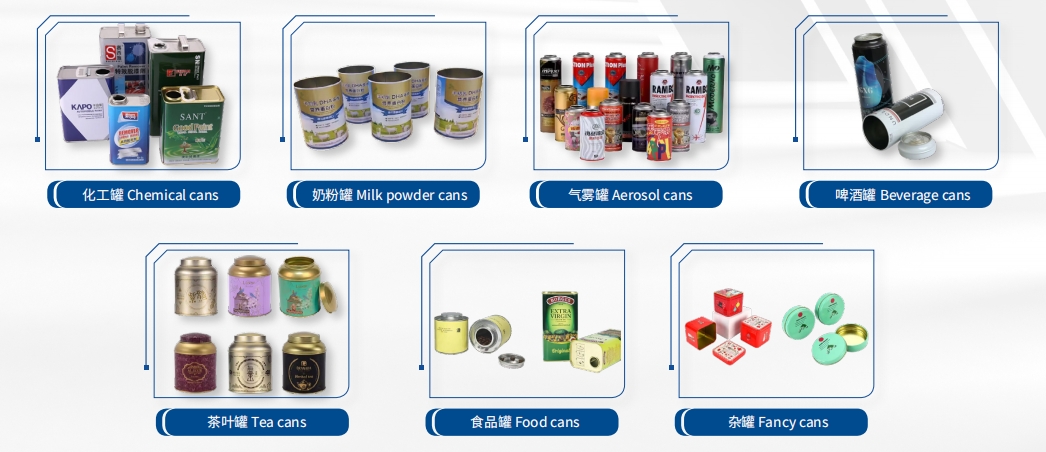

视觉检测系统设备适用于大张马口铁印刷完成后的成品表面质量检验,包括饮料罐、奶粉罐、食品罐、油漆罐、茶叶罐、酒罐、气雾罐、杂罐等金属类包装产品。

该设备由进料机、输送定位系统、正反面检测平台、双伺服堆垛机(收料机)几个部分组成。待检验产品以堆叠方式送置于进料机上,进料装置通过机械原理将单张马口铁产品以均速输送方式供给视觉检测部分;视觉检测部分通过相机拍照将产品信息以图像的方式传输给计算机,由系统软件根据设定好的标准样张进行对比分析检测;双集(收)料部分会根据系统软件检测的结果,将正品和次品分开收集,并由集(收)料部分收集整齐。

项目名称

参数范围

较大可检测尺寸 (宽*长)

1120mm ×955mm

较小可检测尺寸 (宽*长)

712mm × 510mm

较快传输速度(m/min

120m/min

产品厚度尺寸(mm)

0.16mm0.4mm

较高检测速度(p/h)

100张/min6000张/h

图像采集分辨率(横向*纵向)mm

正面:0.13mm×0.1mm
背面:0.13mm×0.1mm

较小点状缺陷尺寸(m㎡)(墨点、漏印、污垢等)。

高对比度下0.1mm2
低对比度下0.15mm2

较小点状缺陷尺寸

(拉墨、拉条等)

高对比度下 宽度≥0.1mm 长度≥5mm
低对比度下 宽度≥0.15mm 长度≥5mm

色差检测

实底色△E≥2,其他△E≥3


套印偏差(mm)

幅宽方向:±0.13mm;运动方向:±0.1mm

工位配置

正面1工位2台相机
背面1工位2台相机

报警方式

声光报警

好品收料方式

堆叠对齐

坏品收料方式

堆叠对齐

供料部较大堆叠

2T

收料部好品较大堆叠重量

2T

收料部废品较大堆叠重量

2T

机器外形尺寸(长*宽*高)mm

14200mm×1800mm×1700mm

机器重量

10T

装机功率

35KW


应用范围:


主要检测缺陷点:

色差

脏点

油墨白线

字母缺失

划痕

破损

对位不准

生锈

印刷不良

光油错位

浮渣

重影
